Drawn steel pipe
引抜鋼管
鋼種  異形管  可能公差  製造可能寸法範囲

引抜鋼管とは


鉄の塑性変形を利用した加工方法。
塑性変形とは、プレスで鉄の板を叩くとお椀の形ができるような性質。鉄のパイプも引き伸ばすことができます。
型(ダイス・プラグ)に沿って引き抜くことで製造します。
引抜後は、外径内径は小さくなり肉厚が薄くなります。接械的性として、引き抜く前より固くなり伸びがでなくなります。

 Know
知る

 Create
つくる

 Use
使う

引抜鋼管の機械的性質

引抜後、引抜前より固くなり伸びが出なくなります。
しかし、焼鈍をかけることによって元の性質に戻ります。
例:STKM11A
引抜前引抜後(リダクション30%)
引張強さ360N/mm²600N/mm²
伸び55%15%

引抜工程の流れ(概略)


引抜鋼管の製造方法


材料搬入
厳選した原管を材料管置場へ搬入します。
焼鈍
550〜700℃の温度で再結晶化
酸洗・前処理
パイプに発生した錆・スケール等を酸で洗い落とし、ボンデ処理を行いパイプ表面の潤滑処理を行います。
口付(スウェージング加工)
引抜のため片端を絞ります。
抽伸
パイプの引抜作業。
注文内容の外径・内径寸法に引き抜きます。
切断
指定の長さに切断。
多工程の場合、②〜⑥の作業を数回繰り返します。

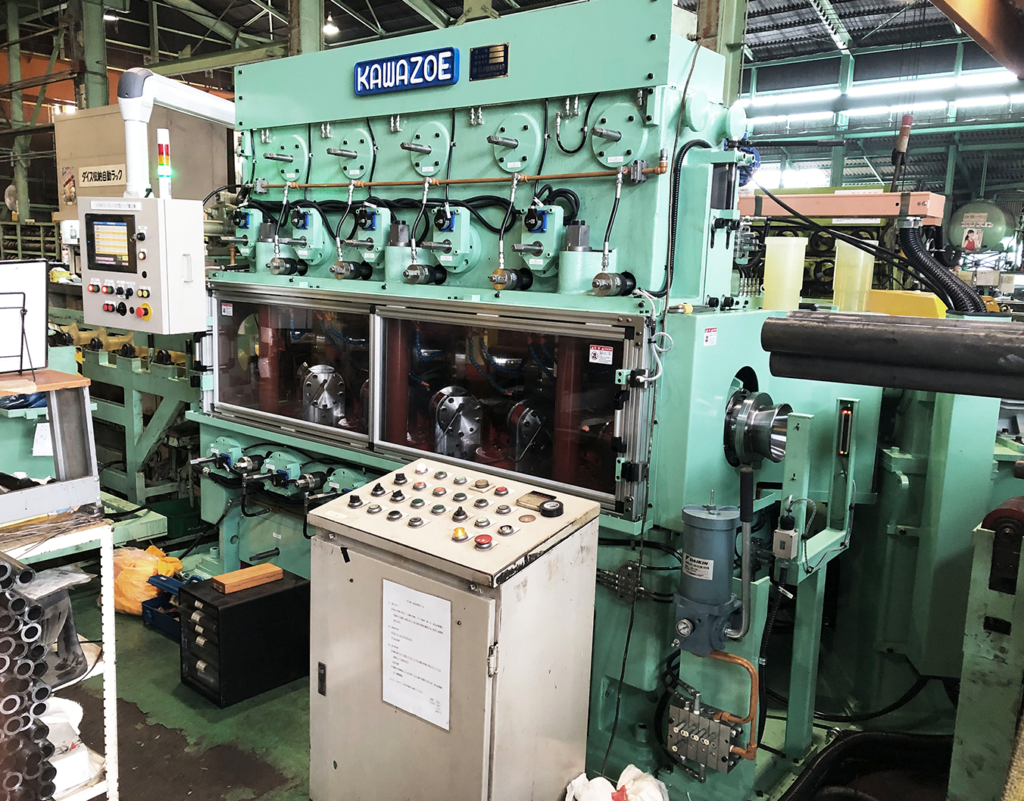

矯正(仕上げ)
曲がり、歪を矯正

マイクロメーター・シリンダーゲージ・3点マイクロ等の測定器を使用する。
疵の非破壊検査
渦流探傷機で、外内面の疵を検査。
防錆・洗浄
錆の発生を防ぐために塗油。同時に洗浄作業を行います。
出荷
お客様に出荷の確認をした後、検査合格した引抜鋼管を出荷します。

引抜鋼管の用途


車用
ショックアブソーバー ・エアーインテークマニュホールド・フロントフォーク・エアーバッグ
その他
コピーローラー ・チェン ・エアコン用中空シャフト・アンカーボルト ・油圧ホース等止め金・ベアリング
当社の引抜鋼管は、自動車のさまざまな部品に使用されています。
自動車分野以外にも、農業機械やオフィス機器・機密機器など、あらゆる業界への引抜鋼管をご提案をしています。
例:
ブローチ加工は丸棒を素材としていました。
しかし引抜鋼管で、外内径公差や偏肉(≒同軸度)の精度を上げることによって、加工工程短縮(コストダウン)が可能となりお客様に喜んでいただくことができました。今は横展開により、他の品物についても引抜鋼管と使っていただいてます。
